Phép chiếu song song là một công cụ quan trọng trong hình học không gian, cho phép chúng ta biểu diễn các hình không gian trên mặt phẳng. Hiểu rõ về phép chiếu song song và hình biểu diễn là nền tảng để giải quyết các bài toán liên quan đến hình học không gian trong chương trình Toán 11 Cánh Diều.

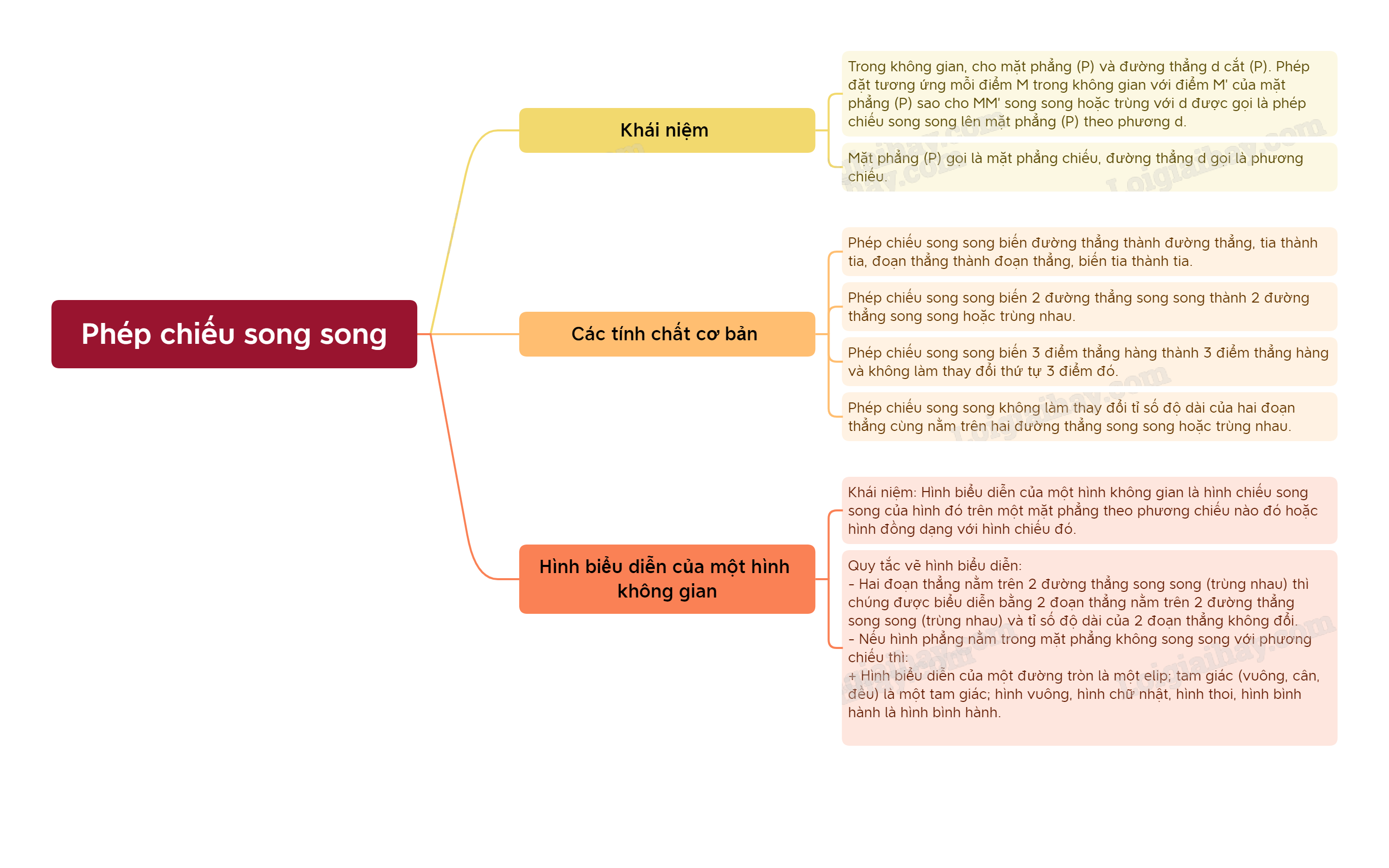

1. Phép chiếu song song

Định nghĩa: Phép chiếu song song lên một mặt phẳng (P) theo phương l là phép biến hình biến mỗi điểm M trong không gian thành điểm M’ sao cho đường thẳng MM’ song song với phương l.

Tính chất:

• Phép chiếu song song bảo toàn tỷ số giữa hai đoạn thẳng nằm trên cùng một đường thẳng.
• Phép chiếu song song biến một đường thẳng song song với phương l thành một điểm.
• Phép chiếu song song biến một đường thẳng không song song với phương l thành một đường thẳng song song với chính nó.

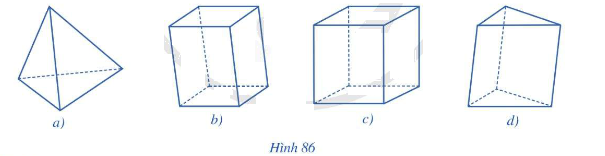

2. Hình biểu diễn của một hình không gian

Định nghĩa: Hình biểu diễn của một hình không gian là hình tạo bởi các điểm là hình chiếu song song của các đỉnh của hình không gian đó lên một mặt phẳng.

Các loại hình biểu diễn:

• Hình chiếu vuông góc: Phép chiếu song song theo phương vuông góc với mặt phẳng chiếu.
• Hình chiếu xiên: Phép chiếu song song theo phương không vuông góc với mặt phẳng chiếu.

3. Các quy tắc biểu diễn hình không gian

Để biểu diễn một hình không gian một cách chính xác, cần tuân thủ các quy tắc sau:

1. Biểu diễn các đường thẳng song song trong không gian bằng các đường thẳng song song trên hình biểu diễn.
2. Biểu diễn các đường thẳng nằm trong cùng một mặt phẳng bằng các đường thẳng nằm trong cùng một mặt phẳng trên hình biểu diễn.
3. Biểu diễn các điểm nằm trên một đường thẳng bằng các điểm nằm trên một đường thẳng trên hình biểu diễn.

4. Ứng dụng của phép chiếu song song và hình biểu diễn

Phép chiếu song song và hình biểu diễn có nhiều ứng dụng trong thực tế, như:

• Vẽ bản đồ.
• Thiết kế kỹ thuật.
• Kiến trúc.
• Nghệ thuật.

5. Bài tập ví dụ minh họa

Bài tập 1: Cho hình chóp S.ABCD. Hãy vẽ hình biểu diễn của hình chóp này bằng phép chiếu vuông góc.

Bài tập 2: Cho hai đường thẳng song song a và b. Hãy vẽ hình biểu diễn của hai đường thẳng này bằng phép chiếu xiên.

6. Mở rộng và nâng cao

Ngoài những kiến thức cơ bản trên, bạn có thể tìm hiểu thêm về các loại phép chiếu khác, như phép chiếu phối cảnh, và các ứng dụng của chúng trong các lĩnh vực khác nhau.

7. Luyện tập và củng cố kiến thức

Để nắm vững kiến thức về phép chiếu song song và hình biểu diễn, bạn nên luyện tập thường xuyên các bài tập trong sách giáo khoa và các tài liệu tham khảo khác. Hãy tìm kiếm các bài tập trực tuyến và tham gia các diễn đàn học tập để trao đổi kiến thức và kinh nghiệm với những người khác.
